NDWL系列機械隔膜計量泵

　　新道茨 ND 型計量泵是一種用來輸送腐蝕性和非腐蝕性液體的一種特殊容積泵。計量泵也稱定量泵或比例泵，屬于往復式容積泵，流量可以在 0~100% 范圍內無級調節，用于精確計量投加液體，其穩定性精度不超過 ±1%。隨著現代化工業不斷向自動化操作、遠程自動化控制方向的發展，計量泵的配套性強、適應介質(液體)廣泛的功能顯得尤為重要。ND 型計量泵的結構設計，充分考慮了不同的工作環境，廣泛應用于石油化工業、天然氣開采、煉油、熱電廠、工礦(鍋爐)、食品、制藥、科研、印染、造紙等環保水處理工業等。

　　ND 系列機械隔膜計量泵工作原理

　　電機驅動主軸連接的蝸輪蝸桿減速箱形成減速機械結構，軸承在偏心軸上的偏心部分，偏心軸在減速箱輸出軸的帶動下旋轉，軸承在偏心軸的偏心圓上做偏心運動，所產生的偏心距轉換成推桿的直線運動，在彈簧回復力的配合下推桿帶動膜片做直線往復運動，往復循環一次叫做沖程，往復的距離叫做沖程長度，每分鐘往復的次數稱為沖程頻率。

　　當推桿拉動膜片往后運動時，膜片與泵頭之間容積增加，產生負壓，吸入管路的單向閥打開，進口管路中的介質進入泵頭腔體內，當吸入沖程結束，隔膜運動瞬間停止，泵頭內壓力與進口管內壓力平衡，吸入口單向閥復位。在排出沖程時，與滑桿連接的膜片向前運動，泵頭內壓力立刻升高，當泵頭壓力高于出口壓力時打開出口單向閥，泵頭內的介質進入排出管路，當排出沖程結束時，膜片運動再次停止，泵頭內的壓力與出口壓力相等，出口單向閥復位，然后進入下一個循環，從而形成液體以脈沖形式的傳輸。轉動沖程調節桿，調節桿向箱體內旋轉進給或遠離，使得推桿行進的距離相應的減小或增大，從而調節沖程的大小，最終達到改變沖程調節流量的目的。

                      側面圖                                                                     泵頭正面圖

　　優勢特點

　　擁有高強度的低壓壓鑄鋁箱體，保證堅實牢固的同時，降低了計量泵的質量，降低了后期整體設備的重量。

　　精密的蝸輪蝸桿，使傳動效率顯著增加，使得獲得同樣的壓力排量的同時，電機功率更小更加節能。

　　整機重量的下降，更高效率的運轉，真正達到了節能環保的目的，對于您的成本節約立竿見影。

　　可以搭配電動沖程調節，手動調節時顯示當前沖程長度，或者根據4-20mA自動調節計量泵沖程長度，從而達到精準顯示和調節流量的目的。

　　優質的改性PTFE膜片制造工藝，使得機械隔膜計量泵最高壓力可以達到30公斤，使得12-30公斤壓力系統下的計量泵成本大幅下降。

　　彈簧復位結構簡單明了維修與養護變得簡單。

　　PVC、PVDF、PTFE、SS316全系列材質的泵頭，適合輸送各種酸堿鹽溶液，無泄漏的過流結構保證工藝過程穩定有序進行。

　　可選配電動沖程調節裝置4-20mA、變頻電機和防爆電機。

　　產品參數

　　流量： 4530 升/小時 壓力： 0. 45Mpa功率： 370 W

　　產品規格

　　泵頭材質可選：PP PVC PVDF PTFE SS316

　　電機可選：非變頻 變頻 防爆

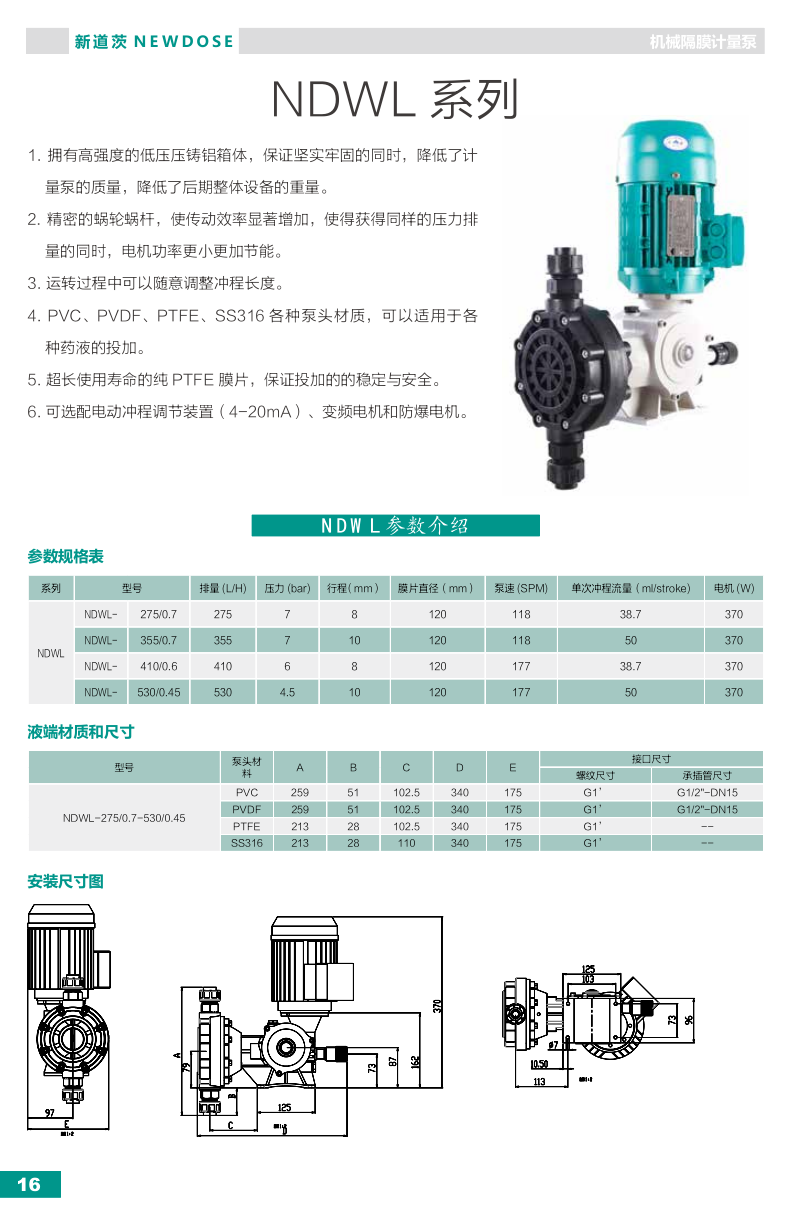

型號規格表

　　安裝尺寸圖
