新道茨計量泵是一種高精度的流量控制設備，廣泛應用于化工、石油、制藥、食品等行業。新道茨計量泵的安裝方法如下：

一、安裝前的準備工作

1. 檢查計量泵的型號、規格、流量、壓力等參數是否符合設計要求。

2. 檢查計量泵的外觀是否完好，無損壞或缺陷。

3. 檢查計量泵的配件是否齊全，包括進出口管接頭、閥門、壓力表、流量計等。

4. 檢查計量泵的電源電壓、頻率、相序是否與電機匹配。

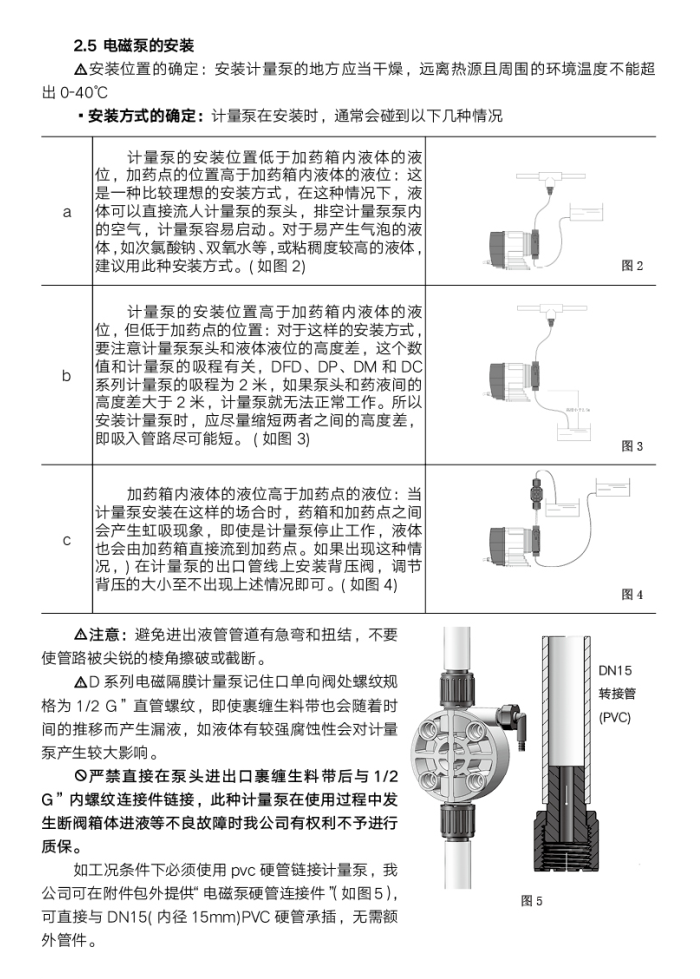

二、安裝位置的選擇

1. 計量泵應安裝在通風良好、干燥清潔、無腐蝕性氣體或液體的地方。

2. 計量泵應安裝在距離輸送介質罐體或容器的最近位置，以減少管路阻力和泄漏。

3. 計量泵應安裝在水平或垂直方向，且與輸送介質罐體或容器的高度差不超過5米，以防止空氣進入或介質倒流。

4. 計量泵應安裝在固定的支架或底座上，且與支架或底座之間有適當?shù)木彌_墊片，以減少振動和噪音。

三、安裝管路的注意事項

1. 進出口管路應采用與計量泵相同或大于計量泵口徑的鋼管或軟管，且長度應盡可能短，以減少摩擦損失和壓力降。

2. 進出口管路應設置單向閥、截止閥、旁通閥等必要的閥門，以便調節流量和壓力，以及停機時切斷介質。

3. 進出口管路應設置壓力表、流量計等必要的儀表，以便監測和控制計量泵的工作狀態。

4. 進出口管路應設置過濾器或過濾網，以防止雜質進入計量泵，造成堵塞或損壞。

四、安裝電氣部分的注意事項

1. 計量泵的電源線應按照電機銘牌上的要求接好，并加以固定和保護，避免松動或短路。

2. 計量泵的接地線應按照國家標準接好，并與電源線分開走線，避免干擾或危險。

3. 計量泵的控制柜應安裝在距離計量泵適當?shù)奈恢?，并設置開關、按鈕、指示燈等必要的控制元件，以便操作和控制計量泵。

五、安裝后的調試和試運行

1. 安裝完成后，應檢查計量泵及其配件是否安裝牢固，無松動或漏水現象。

2. 打開進出口閥門，將輸送介質充滿計量泵和管路，排除空氣，檢查是否有泄漏或異常現象。

3. 通電后，先觀察電機的轉向是否正確，如有反向，應立即切斷電源，調換電源線的相序。

4. 啟動計量泵，逐步增加流量和壓力，觀察計量泵的運行情況，如有異常聲音、振動、溫升等現象，應立即停機，檢查原因并排除故障。

5. 計量泵達到正常工作狀態后，應記錄各項參數，如流量、壓力、電流、電壓等，并與設計值或規定值進行對比，如有偏差，應調整閥門或控制柜，使其符合要求。

6. 計量泵試運行至少30分鐘，確認無異常后，方可投入正式運行。
