在現代工業流程中，計量泵是實現精確液體投加的核心設備。無論是水處理、化工生產還是食品制藥行業，對投加量的準確控制都至關重要。作為知名的計量泵品牌，新道茨計量泵憑借其穩定的性能和多樣的型號贏得了廣泛認可。但如何確保這些泵的輸送流量精確無誤呢？這需要我們深入了解新道茨計量泵流量計算的原理、掌握正確的計算公式和流量標定方法。

認識新道茨計量泵及其流量控制原理

新道茨計量泵主要分為兩大類：電磁隔膜計量泵和機械隔膜計量泵（如ND型計量泵、E系列）。盡管結構和驅動方式不同，但它們都屬于往復式容積泵，通過調節往復運動的頻率或沖程長度來控制輸出流量。

電磁隔膜計量泵的工作原理與流量調節

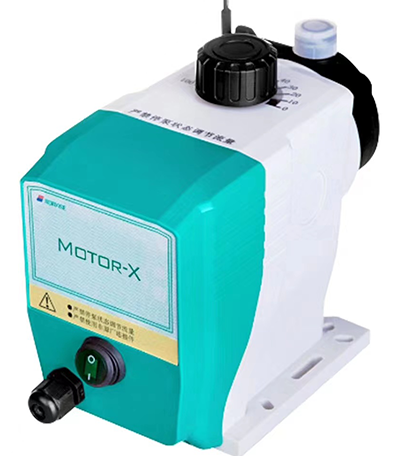

新道茨電磁泵（如DFD、DP、DM、DC系列）的核心是一個電磁推桿和PTFE膜片。

1. 工作循環： 電磁鐵通電時，推桿推動膜片排出液體；斷電時，推桿和膜片在彈簧作用下返回，吸入液體，完成一個沖程。
2. 流量調節： 在泵的規格不變時，每次沖程排出的液體體積是恒定的。因此，通過調節沖程頻率（即每分鐘往復的次數）就能精確調節計量泵流量。面板上的 和 按鈕可以進行0%～100%的流量調節。

機械隔膜計量泵的工作原理與流量調節

新道茨機械泵（如NDJS/L、NDWS/L、ND1000、ND2000、HND系列）通過電機驅動推桿往復運動。

1. 工作循環： 電機驅動偏心軸，將圓周運動轉化為推桿的直線往復運動，帶動膜片吸入和排出液體。
2. 流量調節： 機械隔膜計量泵主要通過旋轉沖程調節桿來改變推桿的沖程長度。沖程長度越小，每次排出的液體體積越小，計量泵流量就越小。調節桿上的刻度通常顯示當前沖程占滿沖程的百分比，這可以近似作為當前流量占滿量程的百分比。

新道茨計量泵流量計算公式解析

無論使用哪種型號的新道茨計量泵，其理論流量計算公式都基于“每沖程體積”乘以“沖程頻率”。

電磁泵系列（DFD/DP/DM/DC）的流量計算

新道茨電磁泵的流量調節主要依賴于沖程頻率（times/min）。其當前流量可以根據泵的最大流量和最大沖程頻率進行估算：

例如，一臺在下最大流量為的計量泵，最大沖程頻率為。如果當前工作頻率為，則估算計量泵流量為：

影響新道茨計量泵實際流量的關鍵因素

需要注意的是，上述公式給出的是理論流量。新道茨計量泵的實際流量會受到多種因素的影響，可能產生一定的偏差。主要影響因素包括：

• 外部管線背壓： 當泵的進出口壓差小于時，需要安裝背壓閥來人工建立出口壓力，以保證計量精度。
• 介質特性： 輸送液體的粘度、溫度和蒸汽壓都會影響泵的性能，如果液體壓力低于其汽化壓強，還會產生氣蝕現象。
• 安裝條件： 吸程過高（水柱的最大吸入高度通常是）、管路中的空氣段或氣泡堆積、過濾器堵塞等，都可能導致吸入量不足，影響實際流量。

因此，如果需要精確計量，必須通過流量標定方法對新道茨計量泵進行現場校準。

掌握新道茨計量泵流量的標定方法

流量標定（或標定測試）是通過實際測量泵在特定工況下輸送液體的體積，來確定其真實輸出流量的過程。為了充分發揮泵的效率和壽命，建議在泵運行最初的小時后進行標定測試。

流量標定的步驟與公式

現場進行流量標定是確保精確投加的必要步驟。推薦使用帶有刻度的容器（即流量標定柱）進行精確測量。

1. 準備工作： 將底閥置于帶有刻度的容器中，并確保有足夠的液體。
2. 排氣： 啟動泵并排出管路中的空氣，確保管路中沒有空氣段。
3. 記錄初始刻度： 停止泵，記下此時容器上的刻度。
4. 計時運行： 啟動泵，開始計時，運行一定時間（建議不小于）。
5. 記錄結束刻度： 停止泵，記下此時刻度。
6. 計算實際流量： 此時的實際流量（單位為）為：

7. 計算所需頻率/刻度： 根據實測的和當前泵的設定值，結合您需要的實際流量，計算出新的設定值，從而實現流量調節。

注意：不建議直接在泵的出口采集液體進行測量，因為這可能使操作者直接面對危險液體，且泵可能處于自流狀態，導致標定數據比實際值偏大。

不同新道茨計量泵系列的控制特點

新道茨計量泵提供了多種控制方式，以滿足復雜的工業自動化需求：

• DFD系列： 僅支持手動模式，通過按鍵直接設定沖程頻率。
• DP系列： 支持手動和外部脈沖信號控制，通過分頻或倍頻方式根據外部脈沖變化自動調節流量。
• DM系列： 支持手動和外部電流信號（）控制，可設定正反比例調節，實現與外部儀表的閉環控制。
• DC系列： 支持手動和通訊協議控制，適用于高自動化、集中控制的生產工藝流程。
• ND/E型系列（機械泵）： 基礎型號通過手動調節沖程長度，部分型號可選配電動沖程調節裝置，實現信號的自動遠程控制。

結論：實現精準投加，掌握新道茨計量泵的流量計算

要充分發揮新道茨計量泵的性能，實現穩定、精確的液體投加，必須將理論流量計算公式與現場流量標定方法相結合。正確理解泵的工作原理，根據工況選擇合適的控制模式（手動、脈沖、電流或），并定期進行標定測試，是確保計量泵流量精確的關鍵。這不僅能提高投加的精度，還能有效避免因投加量偏差導致的工藝問題，最終為企業節省成本，提高效率。

常見問題解答

1. 什么是新道茨計量泵的“沖程頻率”？

沖程頻率是指新道茨電磁泵內部隔膜或推桿每分鐘往復運動的次數（或）。在電磁泵中，這是控制計量泵流量的主要方式：頻率越高，單位時間內排出的液體體積越多，流量就越大。

2. 機械隔膜泵和電磁隔膜泵在流量調節上有什么主要區別？

新道茨電磁泵主要通過調節沖程頻率來改變流量（即每分鐘的脈沖次數），而新道茨機械泵主要通過機械調節沖程長度（即隔膜往復的距離）來改變流量。

3. 如果我的新道茨計量泵銘牌上標有最大流量和壓力，我可以直接使用嗎？

不建議直接使用。銘牌上的數據通常是在常溫下的清水測得。實際投加的液體特性（粘度、溫度）和管路背壓都會影響實際流量。為了保證精確度，必須根據實際工況進行流量標定。

4. 為什么我的計量泵在運行中會出現虹吸現象？如何解決？

虹吸現象發生在加藥箱液位高于加藥點液位時，即使計量泵停止工作，液體也會因重力繼續流向加藥點。解決辦法是在計量泵的出口管線上安裝一個背壓閥，通過人工建立出口壓力來消除虹吸產生的負壓，防止液體自流。

5. 新道茨機械泵是否都需要更換潤滑油？

不同的新道茨機械泵系列使用的潤滑介質不同。NDW、HND、ND1000系列使用的是潤滑油，新機運行小時后需更換，之后每小時或半年更換一次。而NDJ、ND2000、E系列使用的是潤滑脂，新機運行小時后需檢查并添加，之后每小時或半年檢查一次。
